由于玻璃屬于非散射性物體,采用直接照明的傳統測量設備無法提供準確的色彩數據。ColorXRA G3色度分析儀可測量330 nm到1,000 nm的波長,且光學分辨率達1 nm。在實驗室中,該設備可安裝在支架上,檢測放置于樣品支架上的玻璃光學性能。如要進行在線測量,可以將ColorXRA G3色度分析儀安裝在玻璃板上方的橫梁來測量低輻射玻璃,或安裝在玻璃板下方來測量遮陽鍍膜。

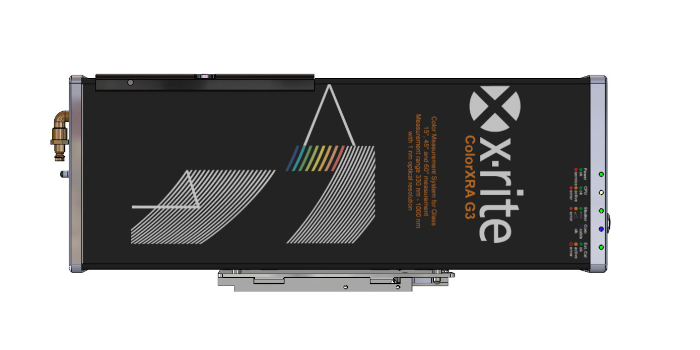

ColorXRA G3是一款緊湊型的色度分析儀,可測量330 nm到1,000 nm的波長,且光學分辨率達1 nm。它安裝在距玻璃板10 mm處,并從3個不同角度捕獲非散射性樣品的光譜數據以及色彩反射值,甚至能鑒定多銀層鍍膜。
ColorXRA G3色度分析儀采用氙氣閃光燈,可同時使用+15°: -15°、+45°: -45°和+60°: -60°三種光學結構對鍍膜玻璃等非散射性產品進行每秒一次測量。其中,±15°的測量值與積分球光學結構的實驗室測量值相同,±45°和±60°的測量值則可顯示不同觀察角度的色彩變化。
測量光學幾何結構 | 15°/15° 45°/45° 60°/60° |
測量時間 | 閃光 |
測量工作距離 | 10mm |
短期重復性 – 白色校正板 | dL*, da*, db* < 0.03 |
光譜間隔 | 1nm |
光譜范圍 | 330nm-1000nm |
